Ａ. 主要規格 :

1. 適用線材     : 扁合金線伸線加工.

2. 機器型式     : 伸線輪水平高、低排列,雙伸線輪獨式.

3. 供線線材尺寸 : 厚度0.5~2.0mm，寬度5~20mm.

4. 成品線徑     : 0.5*5~2*20mm / Max.

5. 伸線眼模     : 全機共1只伸線眼模(買方自備)，伸線眼模獨立潤滑強制制冷。

6. 伸線潤滑油量 : 3公升/分鐘.

7. 伸線速度     : 80mpm.

8. 伸線輪       : 雙輪式,伸線輪徑φ400MM,伸線輪表面噴焊碳化鎢.

9. 使用馬力     : 7.5KW感應齒輪減速電機附變頻器控制-1臺.

10. 收線方式     : 650 MM/MAX扁線軸排卷取機.

11. 機器傳動方式 : 減速機直接電機傳動.

12. 操作方向     : 右手機 (從左到右).

13. 使用電壓     : 380V 50HZ.

Ｂ. 全套設備包括 :

1. 單模扁線伸線機主機                     / 1 臺

2. 650 MM 扁線軸排卷取機                  / 1 臺

3. 主操作箱及伸線油箱組合                 / 1 式

4. 動力部份及電氣過程控制箱               / 1 式

5. 備品.                                  / 1 式

Ｃ．機械構成性能分析 :

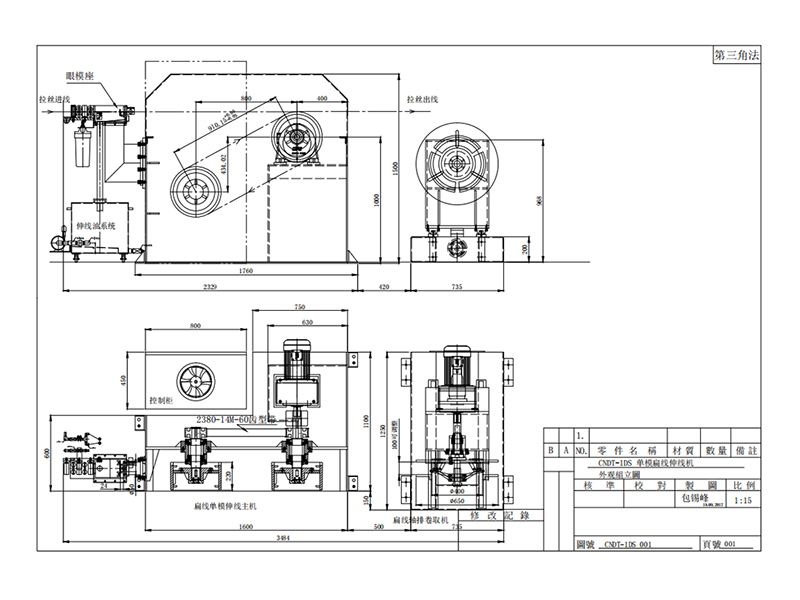

一. 單模扁線伸線機之主機 :

1. 型式       : 雙輪式伸線輪,水平高、低排列.

2. 機械結構   : SS41 結構鋼板焊接組成, 經消除應力退火處理.

經高精度鏜孔加工完成，機架一體式.

3. 驅動系統   : 減速機直結式電機傳動.

4. 機械潤滑方式: 定期更換減速機齒輪油.

5. 伸線眼模   : 全機共1只伸線眼模(買方自備).

6. 適用眼模尺寸: 伸線眼模φ47.5*25 mm 厚度.

7. 眼模潤滑   : 眼模固定座浸泡式,伸線油供油量3 l/min.

8. 伸線油裝置 : 伸線油箱容量30公升,附回流過濾裝置,管式冷卻器冷卻伸線油系統及定期更換濾芯器過濾方式.過濾精度達到廠家要求

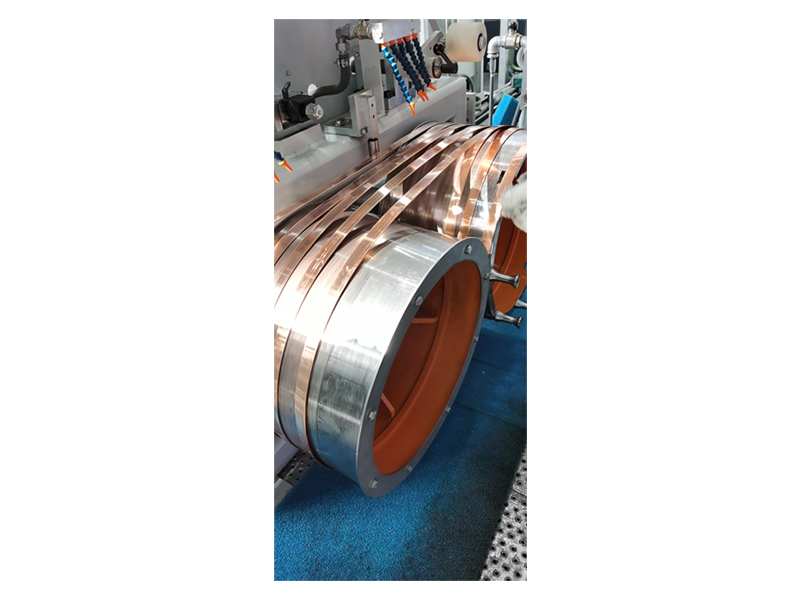

9. 伸線輪    : (a) 型式      : 單輪式-2只.

(b) 外徑         : 400mmφ.

(c) 伸線輪       : 整體式,寬度450MM.

(d) 材質         : 鑄鋼S45C.伸線位置400MM,表面噴焊碳化鎢.

(e) 冷卻方式     : 伸線輪內部組合裝置,風葉設計物理散熱保障產品的品質.

10. 伸線速度   : 80 MPM/Max.

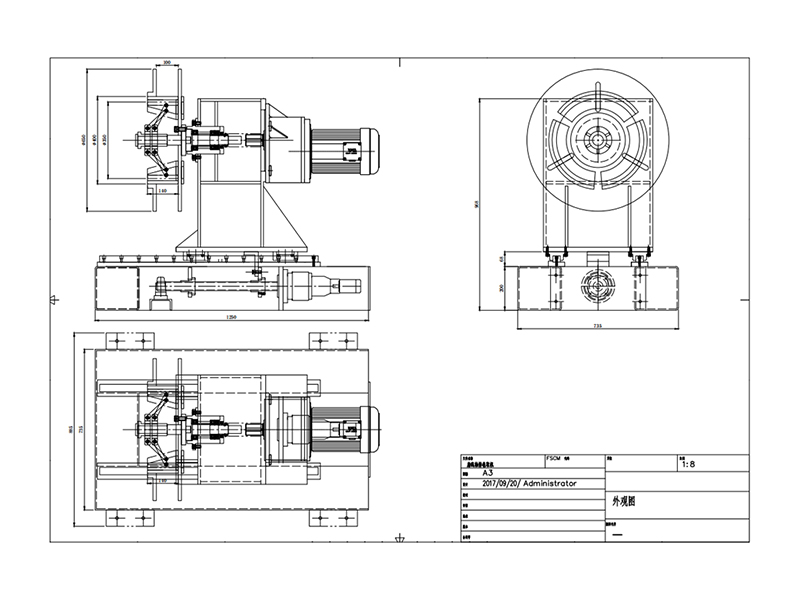

二. 650 MM單軸卷取機:

1. 型式 : 穿軸式卷取.

2. 卷取線軸尺寸 : φ650mm /Max.

3. 負載能力   : 200KG / Max.

4. 卷取速度   : 80 MPM/MAX.

5. 適用線徑   : 扁合金線厚度0.5~2.0mm，寬度5~20mm.

6. 頂心軸     : 可伸縮式卷取軸心,手動鎖緊、松開卸料方式.

8. 動力       : 4KW感應齒輪減速電機加裝編碼器附變頻器控制.

9.排線        ：伺服電機配合減速機帶動滾珠螺桿與卷取馬達編碼器通訊進行數位設置自動驗算實現精密排線.

三. 電氣控制系統 :

1. 電源: 380V, 3φ, 50HZ. (或依貴方要求).

2. 控制系統及操作箱 :

2-1. 電機控制系統.

2-2. 開機作業前警報.

2-3. 故障指示說明燈.

2-4. 電流表,電壓表.

2-5. 數位式線速表.

2-6. 伸線主機連動控制.

2-7. 寸動控制.

2-8. 伸線油供給控制.

2-9. 卷取機張力控制.

2-10.計數器,計米計重控制系統.

2-11.電氣控制箱半密閉式.

2-12.控制系統: 三菱PLC及觸控屏幕控制及操作設定.

2-13.電氣控制原件: 國內一級廠之產品,或國外品.

四. 備品 :

1. 保險絲                   100 %.

2. 排線導輪                  1 只.

3. 操作工具                  1 組.

五. 其它要求 :

*. 提供數據:

1. 眼模配置表.

2. 電氣圖.

3. 保養圖.

4. 配置圖. 地基圖.

*. 涂裝: 依貴方之要求色樣,于防銹處理后噴漆涂裝,或依"泉豐"之標準色樣涂裝.

*. 試車 :

1. 制造完成后. 貴廠派員會同本廠人員,于本廠局部試車.

2. 試車時 ,所需之眼模 ,銅線, 鐵軸, 伸線油

及其它原料由買方提供 (或委托賣方代購).

3. 賣方試車人員 , 往返之差旅費由賣方自行負責.

*. 安裝 : (不包括在報價內).

1. 地基工程由買方自行處理.

2. 機器廠內. 廠外之配線工程由買方自行處理.
