Ａ. 主要規格 :

1. 適用線材     :銅合金線伸線加工.

2. 機器型式     : 伸線輪水平排列,雙伸輪獨式.

3. 供線線材尺寸 : 厚度0.5~10.0mm，寬度10~50mm.

4. 成品線徑     : 0.5*10~5*50mm / Max.

5. 伸線眼模     : 全機共1只伸線眼模(買方自備)，伸線眼模獨立潤滑強制制冷。

6. 伸線潤滑油量 : 5公升/分鐘.

7. 伸線速度     :0~50mpm速度可調.

8. 伸線輪       : 雙輪式,伸線輪外徑φ950MM,伸線鋼圈表面噴焊碳化鎢.

9. 使用馬力     : 30KW感應電機附變頻器控制-1臺.

10. 收線方式     : 650 MM/MAX單軸式卷取機,850MM/MAX門式卷取機.

11. 機器傳動方式 : 減速機直接電機傳動.

12. 操作方向     : 右手機 (從左到右).

13. 使用電壓     : 380V 50HZ.

Ｂ. 全套設備包括 :

1. 900 MM懸臂式給線機                     / 1 臺

2. 雙輪式伸線機主機                       / 1 臺

3. 650 MM 單軸式卷取機                    / 1 臺

4. 850 MM門式卷取機                       / 1 臺

5. 主操作箱及副操作箱                     / 1 式

6. 動力部份及電氣過程控制箱               / 1 式

7. 備品.                                  / 1 式

Ｃ．機械構成性能分析 :

一. 900MM懸臂式給線機:

1. 型式 : 懸臂無軸式.

2. 供線軸尺寸 :φ800mm ~φ900mm /Max.mmφ.  (依貴廠之軸尺寸).

3. 負載能力   : 2Ton / Max.

4. 給線速度   : 0~50MPM.

5. 適用線徑   : 異形銅合金線厚度0.5~10.0mm，寬度10~50mm.

6. 頂心軸     : 可更換式卷取頂心,手動固定方式.

7. 上下軸     :手動油壓上下軸.

8. 張力控制   :手動調整皮帶張力.

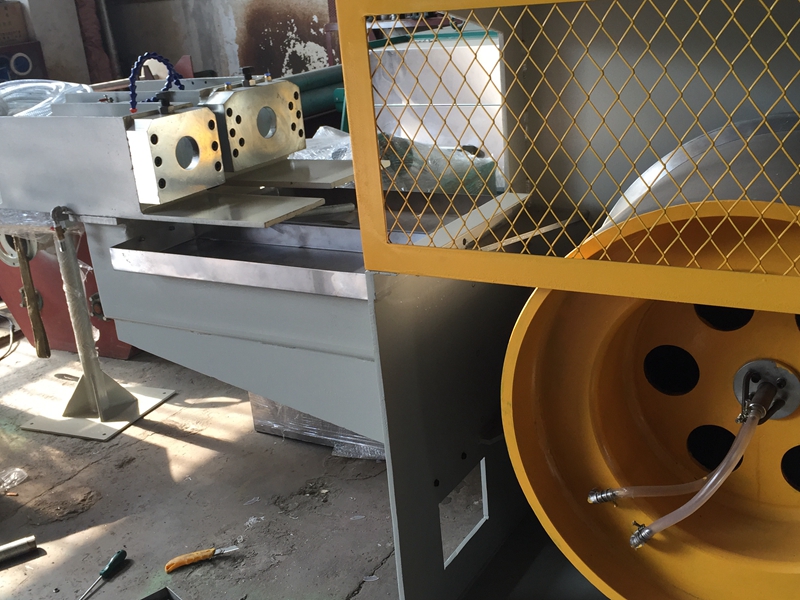

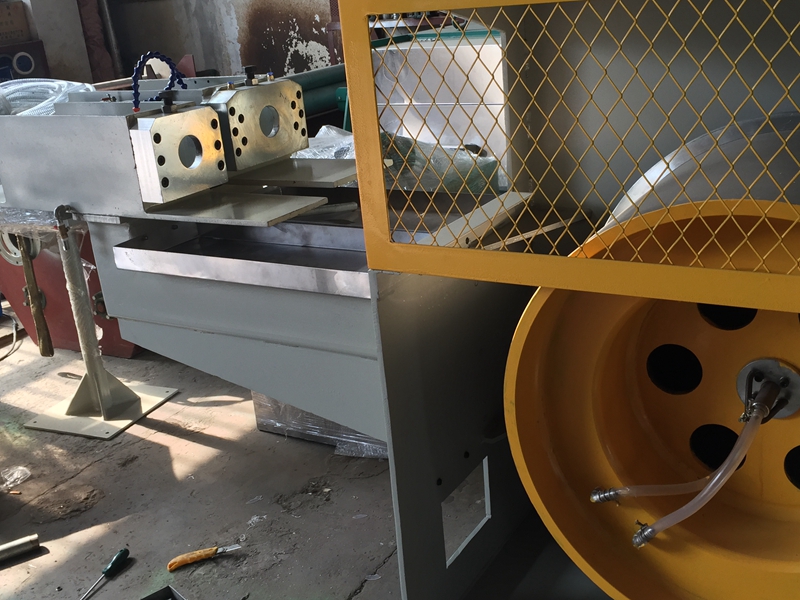

二. 粗線伸線機之主機 :

1. 型式       : 雙輪式伸線輪,水平排列.

2. 機械結構   : SS41 結構鋼板焊接組成, 經消除應力退火處理.

經高精度鏜孔加工完成，機架分體式.

3. 驅動系統   : 30KW馬達配減速機直結式傳動附變頻器控制.

4. 機械潤滑方式: 定期更換減速機齒輪油.

5. 伸線眼模   : 全機共1只伸線眼模(買方自備).

7. 適用眼模尺寸: 伸線眼模尺寸（買方規格） mm 。

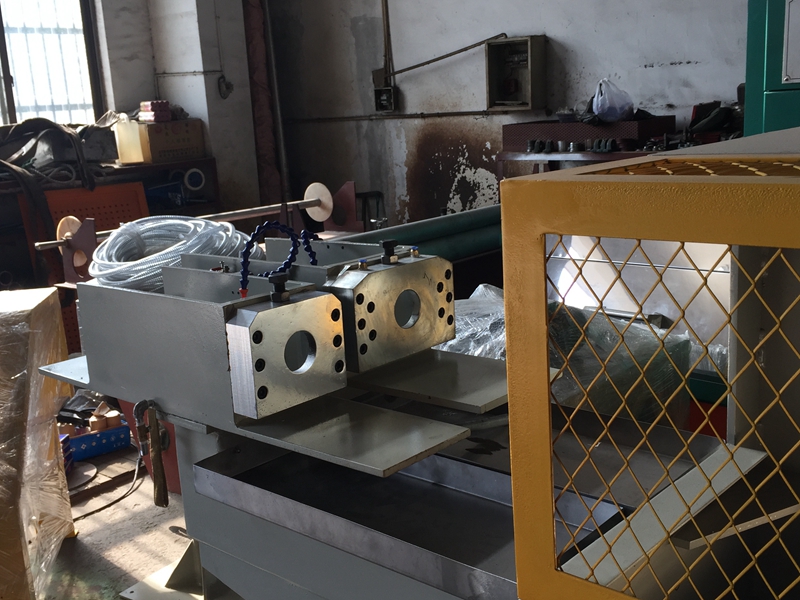

8. 眼模潤滑   : 眼模固定座浸泡式,伸線油供油量5 L/min.

9. 伸線油裝置 : 伸線油箱容量200公升,附回流過濾裝置,管式冷卻器冷卻伸線油系統及定期更換濾芯器過濾方式.過濾精度達到廠家要求

11. 伸線輪    :

 (a) 型式    : 單輪式-2只.

(b) 外徑         : φ950mm.

(c) 伸線輪       : 整體式,寬度570MM.

(d) 材質         : 45鋼，退火消除內應力后精車.伸線位置500MM,表面噴焊碳化鎢.

(e) 冷卻方式     : 伸線輪內部附水冷裝置,純凈水流量100公升/min.

12. 伸線速度   : 0~50MPM/Max.

13. 伸線區安全罩: 手動安全門敞開式.

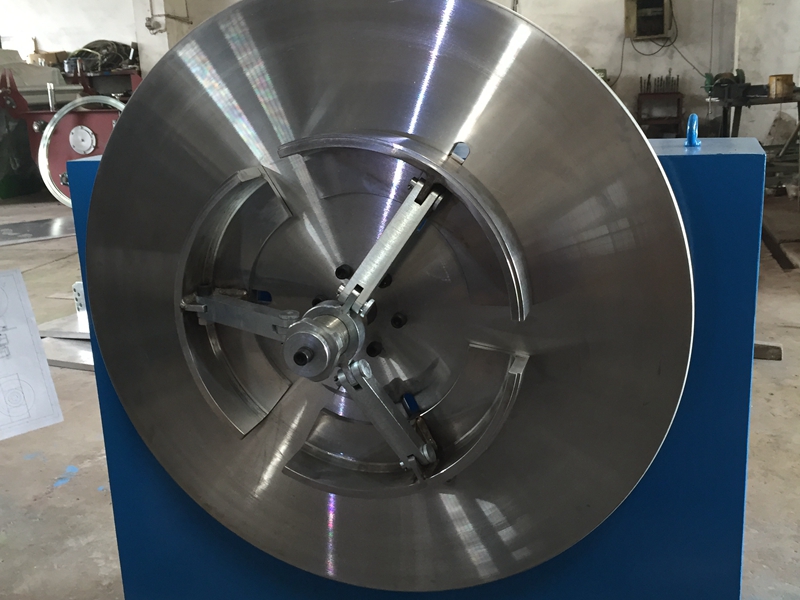

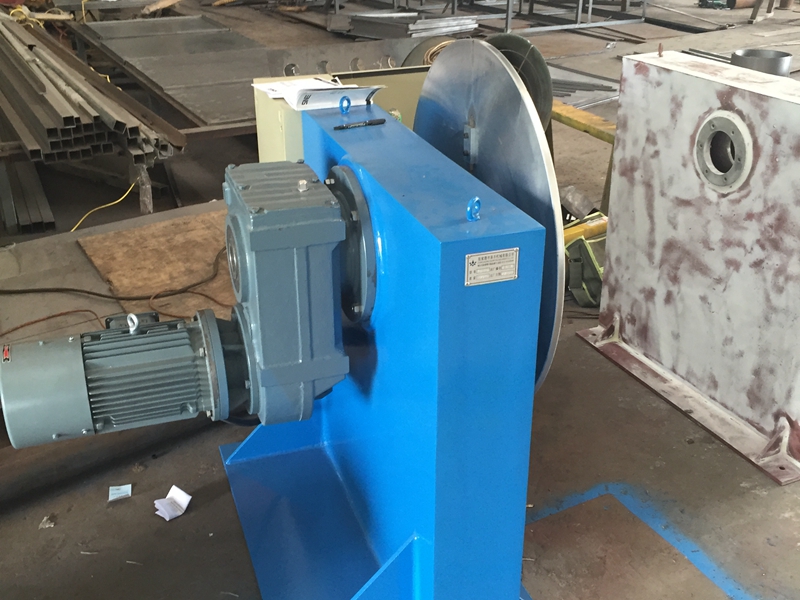

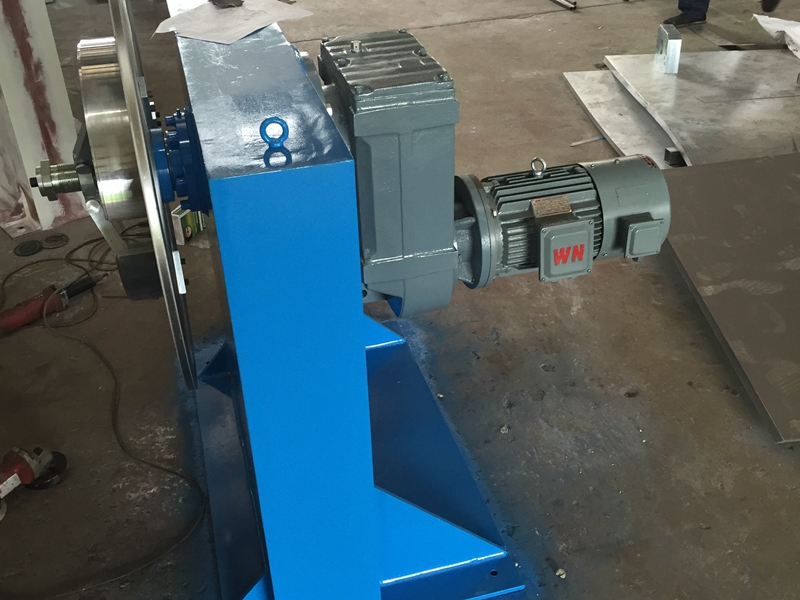

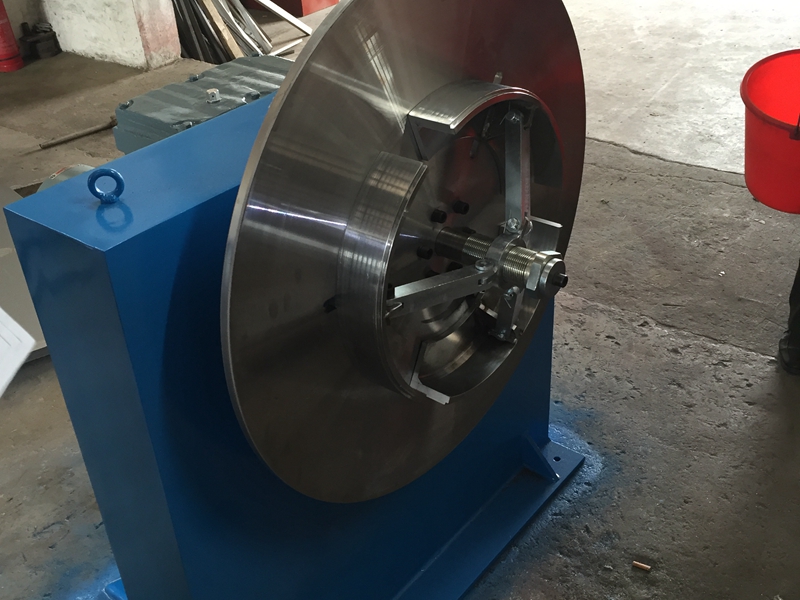

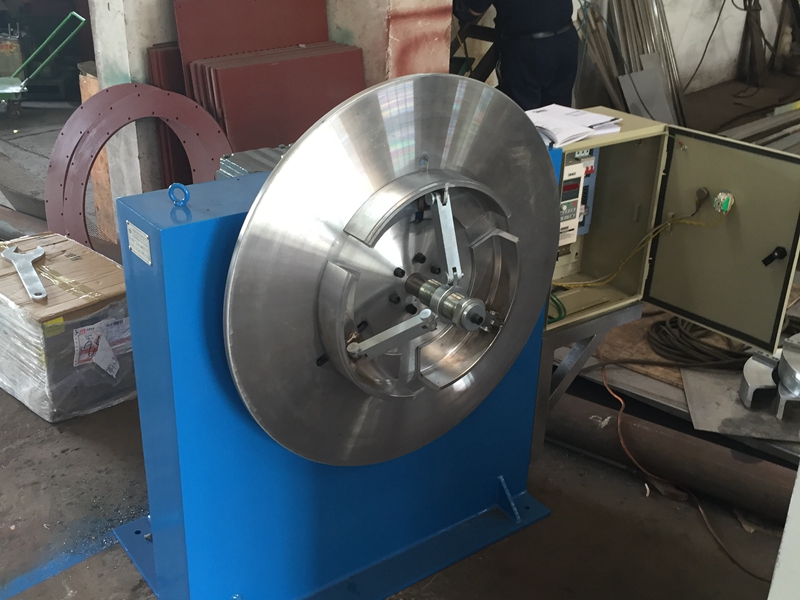

三. 650 MM單軸式卷取機:

1. 型式 : 單軸卷取.

2. 卷取線軸尺寸 : φ650mm /Max.mmφ.

(依貴廠軸尺寸).

3. 負載能力   :  Ton / Max.

4. 卷取速度   : 0~50MPM/MAX.

5. 適用線徑   : 異形銅合金線厚度0.5~10.0mm，寬度10~50mm.

6. 頂心軸     : 可更換式卷取頂心,手動夾緊方式.

7. 上下軸     : 手動.

8. 動力       : 5.5KW馬達配減速機附變頻器控制.

9. 排線 ：150W小型馬達配減速機附變頻器控制.

10.排線座

四. 850 MM門式卷取機:

1. 型式 : 無軸式門式卷取.

2. 卷取線軸尺寸 : φ850mm /Max.mmφ.

(依貴廠之鐵軸尺寸).

3. 負載能力   :  1 Ton / Max.

4. 卷取速度   : 80 MPM/MAX.

5. 適用線徑   : 異形銅合金線厚度0.5~5.0mm，寬度10~50mm.

6. 頂心軸     : 可更換式卷取軸心,手動螺帽方式.

7. 上下軸     : 2吊臂電動同步升降.

8. 動力       : 7.5KW 減速馬達附變頻器控制.

五. 電氣控制系統 :

1. 電源: 380V, 3φ, 50HZ. (或依貴方要求).

2. 控制系統及操作箱 :

2-1. 電機控制系統.

2-2. 開機作業前警報.

2-3. 故障指示說明燈.

2-4. 電流表,電壓表.

2-5. 數位式線速表.

2-6. 伸線主機連動控制.

2-7. 寸動控制.

2-8. 伸線油供給控制.

2-9.冷卻水供給控制.

2-10.卷取機張力控制.

2-11.計數器,計尺控制系統.

2-12.電氣控制箱半密閉式.

2-13.控制系統: PLC及觸控屏幕控制及操作設定.

2-14.電氣控制原件: 國內一級廠之產品,或國外品.

五. 備品 :

1. 保險絲                   100 %.

2. 排線導輪                  1 只.

3. 操作工具                  1 組.

六. 其它要求 :

*. 提供數據:

1. 眼模配置表.

2. 電氣圖.

3. 保養圖.

4. 配置圖. 地基圖.

*. 涂裝: 依貴方之要求色樣,于防銹處理后噴漆涂裝,或依"泉豐"之標準色樣涂裝.

*. 試車 :

1. 制造完成后. 貴廠派員會同本廠人員,于本廠局部試車.

2. 試車時 ,所需之眼模 ,銅線, 鐵軸, 伸線油

及其它原料由買方提供 (或委托賣方代購).

3. 賣方試車人員 , 往返之差旅費由賣方自行負責.

*. 安裝 : (不包括在報價內).

1. 地基工程由買方自行處理.

2. 機器廠內. 廠外之配線工程由買方自行處理.
